Convertisseurs série vers Ethernet - tutoriel étendu pour les techniciens

Les convertisseurs matériels avec la technologie RS232/485 vers Ethernet sont en fait des serveurs compacts qui connectent des appareils autonomes avec une interface série à Ethernet.

Si vous allez travailler avec des ports série sur des protocoles réseau, il y a de fortes chances que vous ayez besoin d'un outil spécial appelé convertisseur RS485 vers Ethernet (également appelé adaptateur série vers Ethernet). Cette solution est conçue pour convertir les données reçues d'un port RS232/485 en données TCP/IP. L'outil offre aux utilisateurs la possibilité d'interagir pleinement avec les ports COM distants sans les avoir physiquement présents sur leurs machines locales. Tout port série distant peut être partagé et accessible sur le réseau à l'aide de la solution RS232 sur Ethernet.

L'appareil peut en fait être appelé un convertisseur série vers Ethernet, un adaptateur, une console ou un serveur d'appareils et se décline en différents modèles, en fonction du nombre de ports série installés. Voici quelques exemples de matériel série vers Ethernet :

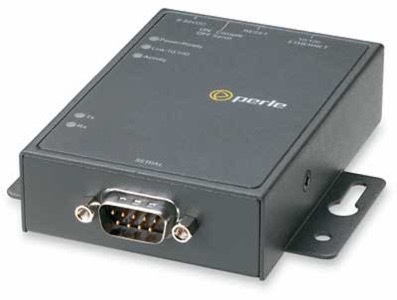

Modèle 1 port, modèle multiport, modèle sans fil

NetPort by L-com est l'une des implémentations les plus populaires d'un serveur série à port unique. Ce connecteur de câble RS232 vers Ethernet avec un serveur Web intégré permet de partager tout périphérique qui y est inséré sur la pile de protocoles TCP/IP. La solution est conçue pour connecter un port série RS-232 à un réseau IP Ethernet et coûte 143,25 $.

Les connecteurs série vers Ethernet conviennent généralement de 1 à 48 ports COM. Cependant, le nombre de ports peut varier selon le fabricant. Les serveurs série dotés de 1 à 8 ports COM sont appelés modèles multiports.

Serveur de périphérique série à 8 ports ESE-400D de B&B Electronics est un bon exemple d'un tel périphérique multiport. Le serveur prend en charge les normes RS-232, RS-422 et 485 sur tous les ports série. Doté d'un serveur Web intégré, l'appareil peut être facilement configuré via un navigateur Web. La solution prend en charge le tunneling série, la multidiffusion IP, la suppression des surtensions et l'option +5V Out. Le serveur peut être acheté pour 875,00 $.

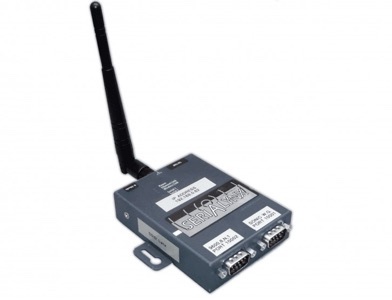

Si vous avez besoin de connecter vos appareils série ou Ethernet à un réseau local sans fil, une bonne idée serait d'essayer un serveur d'appareils sans fil comme Série NPort W2000A par MOXA. Cet outil RS-232/422/485 à 2 ports est capable de relier un périphérique série à un réseau IEEE 802.11a/b/g. La solution comprend un outil d'étude de site WLAN intégré et prend en charge la mise en mémoire tampon des ports hors ligne et le journal des données série. De plus, le serveur fournit un accès sécurisé aux données avec WEP, WPA, WPA2. Le prix de cet appareil matériel commence à partir de 305 $.

Le problème ici est que, comme toute solution matérielle, elle a certaines restrictions :

• Le nombre d'appareils convertis est strictement limité par les spécifications du convertisseur. Les fabricants fabriquent généralement des convertisseurs avec 1, 2, 4, 8, 16 ou 32 ports.


• Notez également que tous les convertisseurs ne prennent pas en charge simultanément les protocoles RS422/232/485. Le plus souvent, vous devez choisir un type de protocole de port série.


• Pour afficher un périphérique série sur votre ordinateur, vous aurez besoin d'un logiciel supplémentaire pour émuler un port série virtuel.

Un convertisseur série vers Ethernet est généralement utilisé pour permettre à un appareil doté d'une interface série de se connecter à un ordinateur distant via un réseau. De nombreux appareils industriels et grand public sont équipés de ports RS232/RS422/RS485. En utilisant un adaptateur RS232 vers Ethernet, vous pouvez accéder et contrôler des imprimantes distantes, des lecteurs de codes-barres, des capteurs de surveillance industriels et tout autre périphérique série connecté au réseau à partir d'un emplacement central. Cela vous fait gagner du temps et augmente votre efficacité.

Pour travailler facilement avec un tel équipement, nous devons accéder à des appareils distants, et la façon la plus simple de le faire serait de convertir un port série en Ethernet. Serial to Ethernet Converter est un appareil électronique ou un logiciel spécialisé qui convertit les signaux de données série RS232, RS485 ou RS422 en Ethernet. Les adaptateurs série vers Ethernet logiciels et matériels fonctionnent de la même manière. Le signal du port série va à la connexion réseau et il est converti au protocole réseau dédié (TCP/IP/Ethernet). Pour recevoir cette connexion sur l'ordinateur distant, le convertisseur RS232 effectue l'inverse - convertit à nouveau le protocole réseau en signal série.

Ainsi, l'importance d'avoir un convertisseur RS232 vers Ethernet, lorsque vous travaillez avec des périphériques série, est évidente. Et il existe deux façons de compléter l'accès à distance pour votre périphérique ou application de port série - les convertisseurs logiciels et matériels.
